用聚苯乙烯小珠球做燒失加入物生產(chǎn)的輕質(zhì)磚，減輕聚輕磚，以燒結(jié)氧化鋁為主要原料，以聚苯乙烯小珠球做燒失加入物生產(chǎn)的聚輕磚，簡稱氧化鋁聚輕磚。

    用Γ-OO氧化鋁和小于3mm的聚苯乙烯小珠球制成氧化鋁聚輕磚。聚苯乙稀球的加人量為3%～15%。在有的配料中加入白堊。在混料機上，首先用硬質(zhì)磺酸鹽溶液潤濕聚苯乙烯小球，然后向混合物中加人氧化制成坯體體積密度為1.01～1.023g/cm3的磚坯，在40℃干燥3天，再經(jīng)110~120℃干燥兩天，干燥后水分為5%～6%。在1500℃和1550℃溫度下，在隧道窯和倒焰窯中燒成。

    加入白堊的氧化鋁聚輕磚，體積密度和體積收縮減少，耐壓強度增大。聚苯乙烯球加入少量的制品， 耐壓強度明顯偏髙。采用粒度較小的氧化鋁，可使制品的體積密度、耐壓強度和體積收縮增大。 燒成溫度由1500℃提高到1550℃時，也使制品的體積密度和耐壓強度增大，而體積收縮的變化不大。

    隨著聚苯乙烯球加人量的增加，其熱導率隨之降低。隨著體積密度的下降，其熱導率也隨之降低。

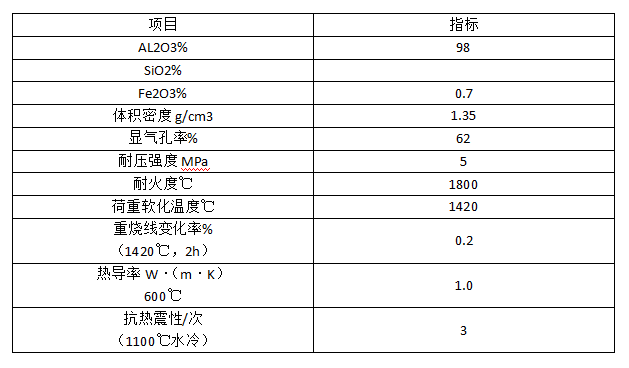

    在配料中，CaO、MgO、SiO2等氧化物，在制品中可形成鈣鋁黃長石、鈣長石、堇青石、鈣 鎂橄欖石、透輝石等。當加入白堊相當于鈣鋁黃長石一類添加劑（3%)，能大大提高制品的機械強度。如氧化鋁聚輕磚性能：AL2O3為97%、體積密度為0.4～0.5g/cm3，耐壓強度為2.0~4.5MPa 350℃時的熱導率為0.37W/m • K，600℃時的熱導率為0.45W/m . K，0.2MPa荷重軟化溫度為 1260~1300℃，1550℃時無殘余收縮。但制品的高溫耐壓強度在900℃開始下降，到1250℃時已明顯降低。這是由于制品中存在大量低熔點的鈣鋁黃長石形成液相的緣故。這種制品可在最高工作溫度1550℃的可控氣氛的熱工設備上使用，效果良好。
