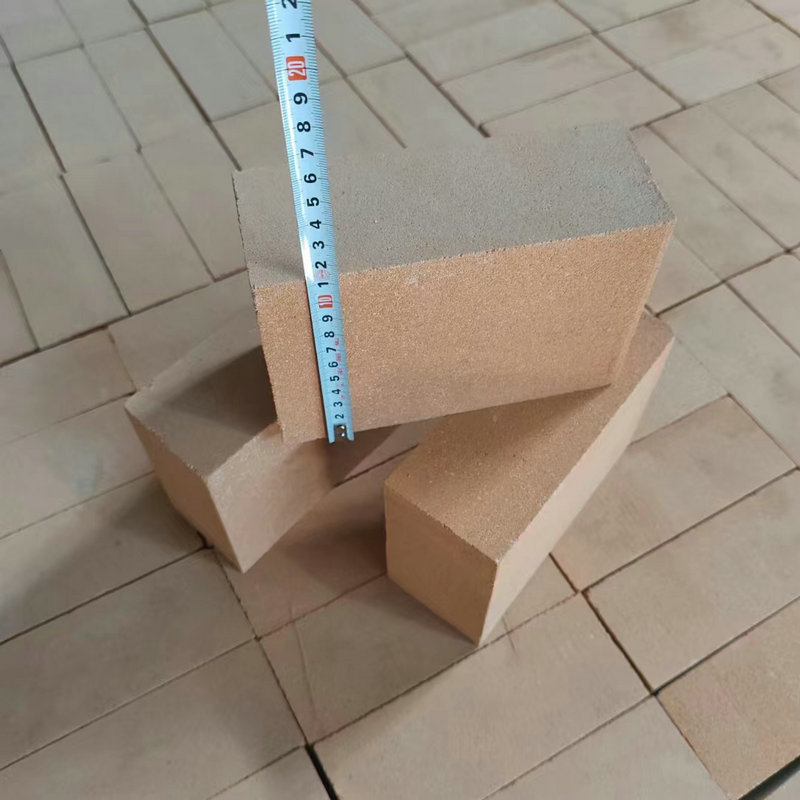

漂珠磚的隔熱保溫性能主要取決于它的成分和微觀結(jié)構(gòu)特征。根據(jù)體積密度的不同，在配方中漂珠可占40%~70%，以粘土為主要成分的結(jié)合劑占20~50%。因而，在漂珠磚除含有大量玻璃體外，還含有不燒礦物結(jié)晶相。

    漂珠磚的電導(dǎo)率不大，可看成一個絕緣的介電體，在介電體中，由于它的電子是束縛的，不可能成為傳熱載體，它們的傳導(dǎo)過程主要是聲子導(dǎo)熱和光子導(dǎo)熱。

    在固體介質(zhì)中，熱傳導(dǎo)可以理解成晶格上的質(zhì)點受熱產(chǎn)生熱振動，使臨近質(zhì)點的振動加劇，隨之能量增加，出現(xiàn)熱導(dǎo)現(xiàn)象。按量子理論，晶格振動的能量是量子化的。通常把晶格振動的量子稱為聲子。這樣，就可用聲子的概念來描述介電體的熱傳導(dǎo)過程。

    漂珠磚除玻璃相以外，還存在多種礦物結(jié)晶相，并且彼此結(jié)構(gòu)不同，有利于降低導(dǎo)熱系數(shù)。同時玻璃體積僅存在短程有序，可近似地看成晶粒很小，接近晶格間距的微晶集合體，其聲子平均自由程近似為常數(shù)，即等于晶格間距。而這一數(shù)值已是聲子平均自由程的下限，因而降低了其導(dǎo)熱系數(shù)。

    在電解質(zhì)中，除了主要由振動能導(dǎo)熱以外，高頻輻射能也參與極少量導(dǎo)熱作用。在溫度不太高的情況下，由于高頻輻射能在總的能量中所占的比例非常小，通常可忽略不計。但是，當(dāng)溫度升到足夠高時，因它與溫度的四次方成正比，輻射能所占的比例就較大，特別是在0.4~4nm范圍內(nèi)的輻射具有較強的熱效應(yīng)，這種以熱輻射傳導(dǎo)熱的過程稱為光子導(dǎo)熱。

    由于球形漂珠中的氣體與其壁和周圍固體介質(zhì)折射率有很大的差異，使這些球形珠形成了熱輻射線的散射中心，導(dǎo)致透明度強烈降低，其光子自由程也顯著減小，明顯降低熱輻射的傳播。而且在這些漂珠中的氣體沒有對流傳熱、球與球之間的界面還起著阻隔熱射線傳播的屏蔽作用，也使光子熱導(dǎo)的有效率降低。

    總結(jié)：莫來石作為漂珠磚最主要的礦物相，它的熱發(fā)射率很低。因此，莫來石的存在也是漂珠磚具有低導(dǎo)熱系數(shù)的重要原因。漂珠是一封閉的小球，是造成漂珠磚性能具有高的氣孔率的最主要的因素。漂珠質(zhì)量越好、含量比例越高、漂珠磚的體積密度越小，導(dǎo)熱系數(shù)越低，隔熱保溫效果就越好。
